Nach mehreren Jahren der Entwicklung produziert Sichuan Liaofu Special Steel Industry Co., Ltd hauptsächlich Gesenkstahl, hochlegierten Stahl zum Schmelzen, Raffinieren, Schmieden, Bearbeiten und Wärmebehandeln hochwertiger Waren und hat ein komplettes Produktionsmanagementsystem aufgebaut. Unser Unternehmen ist ein Privatunternehmen, die Heimatstadt der Schleifwerkzeugstahlproduktion in China - Hubei,
S2 ist eine Klasse von Werkzeugstählen, die so konzipiert sind, dass sie einem Bruch durch Stöße standhalten. Im Rahmen des AISI-Klassifizierungssystems gibt es sieben Typen mit der Bezeichnung S1 bis S7.
S2 wird immer zur Herstellung von Schraubendrehern mit der Sechskantgröße 6,35 mm verwendet
Übersicht, Eigenschaften von S2-Stahl
Schlagfeste Stähle zeichnen sich neben anderen Eigenschaften wie Festigkeit und Härte auch durch eine hohe Schlagfestigkeit (Zähigkeit) aus. Silizium ist ein häufiger Zusatz zu dieser Stahlklasse, da es Anlassbeständigkeit bietet und die Zähigkeit erhöht.[1]
Zu den Anwendungen für stoßfeste Stähle gehören Federn sowie Meißel, Gesenke zum Schmieden und Stempel.[1] S2-Stahl wird auch zur Herstellung von Kugellagern für den Bergbau verwendet.[2] Sie werden auch für Schraubendreher und Schraubendreherbits verwendet.[3]
Chemische Zusammensetzung des S2-Werkzeugstahls:
| Typ | C % | Si 25% | V % | Cr % | Mn % | Ni % | Mo 25% | W % |
|---|---|---|---|---|---|---|---|---|
| S1 (UNS T41901) | 0.40–0.55 | 0.15–1.20 | 0.15–0.30 | 1.00–1.80 | 0.10–0.40 | <0.30 | <0.50 | 1.50–3.00 |
| S2 (UNS T41902) | 0.40–0.55 | 0.90–1.20 | <0.50 | - | 0.30–0.50 | <0.30 | 0.30–0.60 | - |
| S3[4] | 0.50 | 2.00 | - | 0.74 | - | - | - | 1.00 |
| S4 (UNS T41904) | ? ~0.4–0.65 | 1.75–2.25 | 0.35 | 0.35 | 0.60–0.90 | - | ||
| S5 (UNS T41905) | 0.50–0.65 | 1.75–2.25 | <0.35 | <0.50 | 0.60–1.00 | - | 0.20–1.35 | - |
| S6 (UNS T41906) | 0.40–0.50 | 2.00–2.50 | 0.20–0.40 | 1.20–1.50 | 1.20–1.50 | - | 0.30–0.50 | - |
| S7 (UNS T41907)] | 0.45–0.55 | 0.20–1.00 | 0.20–0.30[b] | 3.00–3.50 | 0.20–0.90 | - | 1.30–1.80 | - |
S2-Legierungsstahl ist ein stoßfester Werkzeugstahltyp. Es behält auch im gehärteten Zustand eine gute Duktilität bei, wodurch es in Anwendungen eingesetzt werden kann, bei denen Stöße auf die Legierung übertragen werden. Solche schlagfesten Werkzeugstähle werden als Stähle der Gruppe S bezeichnet.
Wie stark ist S2-legierter Stahl?
| Physikalische Eigenschaften | Metrisch | Englisch | Kommentare |
|---|---|---|---|
| Dichte | 7,83 g/cm³ | 0.283LB/in³ | |
| Mechanische Eigenschaften | Metrisch | Englisch | Kommentare |
| Härte, Knoop | 624 | 624 | Umgerechnet von der Rockwell-C-Härte. |
| Härte, Rockwell C | 55 | 55 | |
| Härte, Vickers | 602 | 602 | Umgerechnet von der Rockwell-C-Härte. |
| Zugfestigkeit, ultimativ | 2150 MPa | 312.000 psi | |
| Zugfestigkeit, Streckgrenze | 2000 MPa | 290.000 psi | |
| Bruchdehnung | 7.0 % | 7.0 % | in 50 mm |
| Volumenmodul | 160GPa | 23200ksi | Typisch für Stahl |
| Schermodul | 80.0GPa | 11600 ksi | Typisch für Stahl |

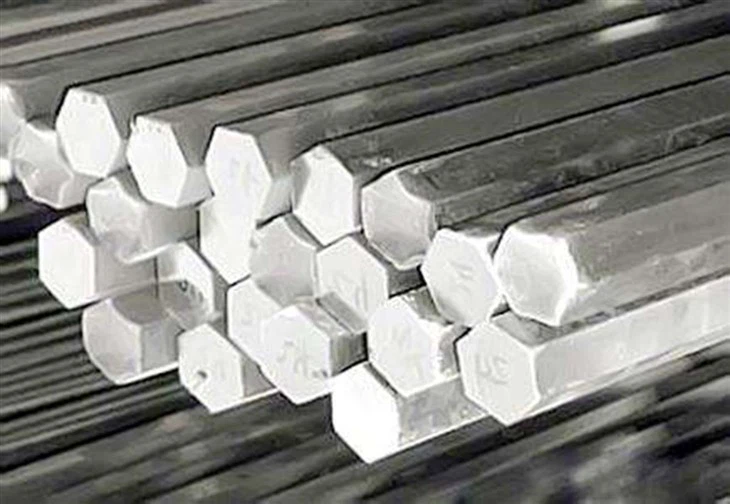

einige Bilder von S2-Werkzeugstahl
Beliebte label: S2-Stahleigenschaften, China, Hersteller, Lieferanten, Fabrik
